swiatłomierze
Przyrząd do pomiaru ustawienia i światłości świateł oświetleniowych pojazdów
Typ USP–20
Przyrząd optyczny umożliwia wykonanie pomiaru światłości świateł oświetleniowych pojazdów wszelkich typów oraz pomaga przy ich ustawieniu. Wyposażony jest w głowicę z układem fotometrycznym, który umożliwia dokonanie pomiaru natężenia światła (lub pomiaru światłości) świateł drogowych lub mijania.
Ważne dla Stacji Kontroli Pojazdów
W naszych przyrządach pomiar światłości świateł drogowych dokonuje się w jednostkach [kcd], co jest zgodne z punktem 4.1.7 załącznika nr 1 do rozporządzenia MTBiGM z dnia 26 czerwca 2012 (Dz.U. poz. 996) w sprawie zakresu i sposobu przeprowadzania badań technicznych oraz wzorów dokumentów stosowanych przy tych badaniach.
Opis budowy

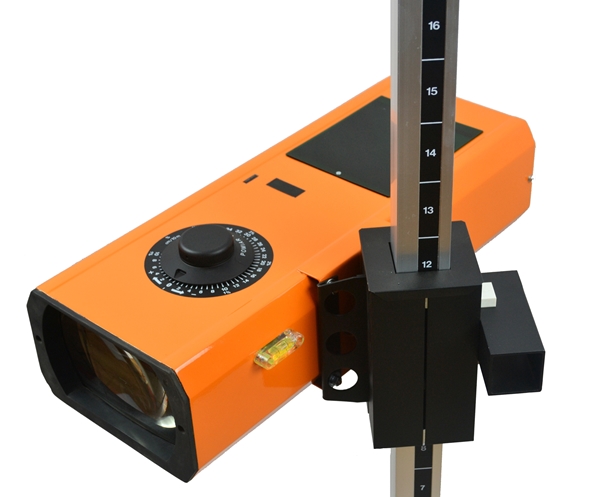

Przyrząd składa się z głowicy (zawierającej również układ fotometryczny) wyposażonej w suwak, wózka ze słupem oraz projektora bazowania w zależności od odmiany przyrządu:

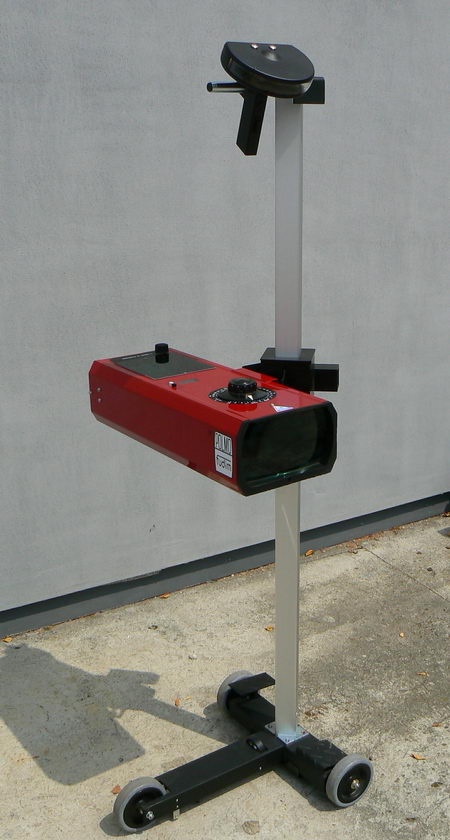

PS – świetlny projektor bazowania

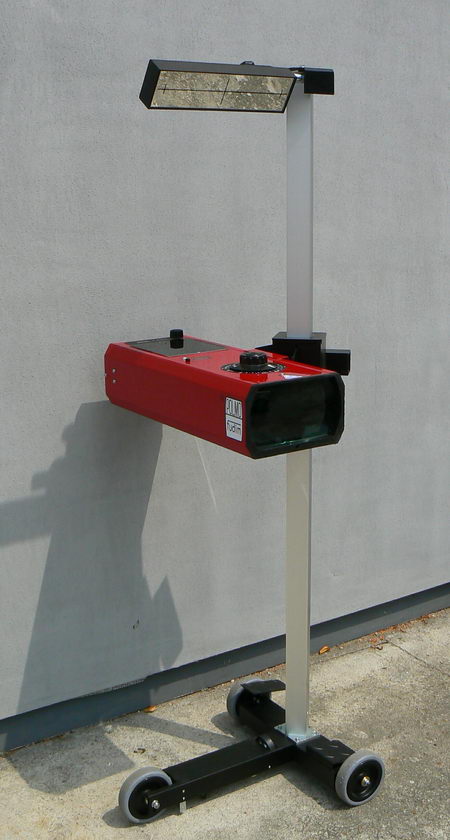

PLA – laserowy projektor bazowania

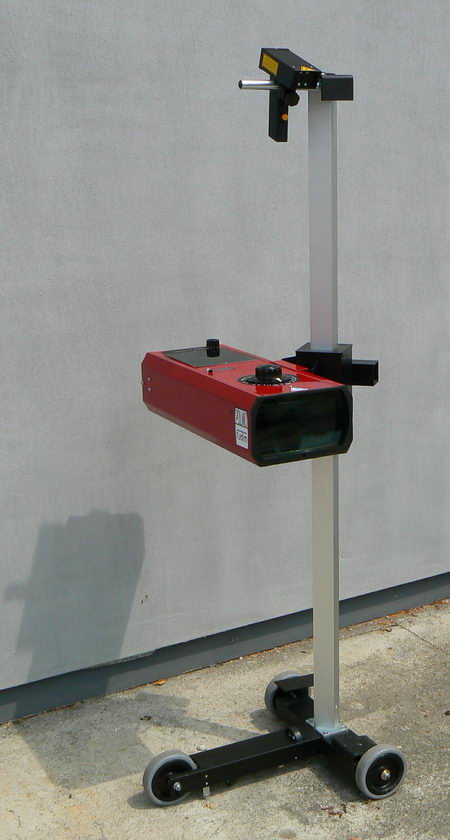

PLU – lustrzany projektor bazowania
Sposób pomiaru
Do samochodu wprowadzonego na stanowisko podjeżdża się przyrządem i ustawia go osią optyczną równolegle do płaszczyzny symetrii samochodu wykorzystując w zależności od odmiany przyrządu:
– odmiana PS – wstęgą światła emitowaną przez projektor świetlny
– PLA – linią światła laserowego emitowaną przez projektor laserowy
– PLU – linią wymalowaną w osi poziomej lustra
Rolą normalnego ekranu ściennego oddalonego o 10 m pełni ekran przyrządu. Soczewka skupiająca umożliwia zmniejszenie odległości pomiędzy ekranem a badanym reflektorem do ~0,8 m. Zastosowany korektor poziomowania (nożny) oraz poziomica umożliwiają dokładne ustawienie świateł również przy nieznacznych nierównościach stanowiska.
Dane techniczne:
| Wymiary | |
| Ogniskowa soczewki Wymiary soczewki (w świetle) Wysokość Szerokość Długość Masa przyrządu | 500mm 220 x 120mm 1635mm 610mm 600mm ~25kg |
| Instalacja elektryczna – odmiana PS | |
Zasilanie żarówki projektora Żarówka projektora-halogenowa | akumulator bezobsługowy 12V, 2,2 Ah 12V,100W |
| – odmiana PLA | |
Zasilanie lasera z soczewką liniową Laser | 2 baterie AAA LROS AM4 1,5V moduł TIM-201 660 nm 5mW |
| Parametry robocze | |
| Zakres pionowego przemieszczenia osi optycznej głowicy pomiarowej Zakres pomiaru ustawienia reflektora w płaszczyźnie pionowej: – w górę – w dół Zakres pomiaru ustawienia świateł w płaszczyźnie poziomej: – w prawo – w lewo Zakres pomiaru natęenia oświetlenia Zakres pomiaru światłości
Dokładność pomiaru | od 200 mm do 1450 mm 10 cm / 10 m 30 cm / 10 m – 0,5 cm |
Przyrząd do ustawiania reflektorów typ USW
Przyrząd przeznaczony do szybkiego dokonania kontroli i ustawienia reflektorów wszystkich rodzajów nie posiada jedynie funkcji badania natężenia światła (lub pomiaru Światłości) świateł drogowych lub mijania.
Prosty w obsłudze znajduje szerokie zastosowanie w warsztatach i serwisach napraw samochodów.
Przyrząd składa się z głowicy pomiarowej, wyposażonej w jej przedniej części w soczewkę i tylnej – w ekran, wózka że słupem wykonanym że stopu lekkiego oraz lustrzanego projektora bazowania, za pomocą którego precyzyjnie ustawia się urządzenie względem badanego pojazdu samochodowego.
Dane techniczne:
| Przyrząd przeznaczony do reflektorów umieszczonych na wysokości Zakres pomiaru ustawienia reflektora w płaszczyźnie pionowej – w górę – w dół Wymiary ( dł. x szer. x wys. ) Masa |
od 200 do 1450 mm 100 mm |
